android에서 Navigation Drawer 사용하기

webnautes 2016. 8. 6. 06:10

2016. 8. 6. 06:10

우선 새로운 프로젝트를 생성하는데 최소 API 버전을 15로 해서 만들었습니다. 그리고 app/build.gradle에 다음 빨간색 한 줄을 추가합니다. 주의할 점은 compileSdkVersion과 버전을 맞추어야 한다는 것입니다. 여기에서는 compileSdkVersion이 24라서 design라이브러리의 버전을 24.0.0으로 적어주었습니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
apply plugin: 'com.android.application'

android {
    compileSdkVersion 24
    buildToolsVersion "24.0.1"

    defaultConfig {
        applicationId "com.tistory.webnautes.apple"
        minSdkVersion 15
        targetSdkVersion 24
        versionCode 1
        versionName "1.0"
    }
    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
}

dependencies {
    compile fileTree(dir: 'libs', include: ['*.jar'])
    testCompile 'junit:junit:4.12'
    compile 'com.android.support:appcompat-v7:24.1.1'
    compile 'com.android.support:design:24.0.0'
}

Colored by Color Scripter
cs

res/values/strings.xml 리소스 파일에 프로젝트에서 필요한 문자열들을 정의합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
<resources>
    <string name="app_name">Design Demo</string>
    <string name="hello_world">Hello world!</string>
    <string name="action_settings">Settings</string>
    <string name="nav_item_attachment">Attachment</string>
    <string name="nav_item_images">Images</string>
    <string name="nav_item_location">My Location</string>
    <string name="nav_sub_menu">Sub Menu</string>
    <string name="nav_sub_menu_item01">Sub Menu Item 1</string>
    <string name="nav_sub_menu_item02">Sub Menu Item 2</string>
    <string name="drawer_header_text">Drawer Header</string>
    <string name="second_activity_text">Lorem ipsum dolor sit amet, consectetur adipiscing elit. Proin consectetur diam id aliquam scelerisque. Donec ultrices lacus vel dignissim pharetra. Vivamus pharetra augue quis rhoncus placerat. Sed ultricies at risus non cursus. Nam rutrum leo nec placerat consectetur. Vestibulum feugiat eleifend diam, nec interdum augue tincidunt sit amet. Praesent feugiat est auctor lacus consectetur, vitae pellentesque dolor laoreet.</string>
    <string name="title_activity_second">SecondActivity</string>
</resources>
Colored by Color Scripter
cs

res/values/styles.xml 리소스 파일에서 아래 붉은색 부분을 아래처럼 수정합니다.

1
2
3
4
5
6
7
8
9
10
11
<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>

</resources>
Colored by Color Scripter
cs

res/layout/activity_main.xml 레이아웃 파일을 수정하여 툴바를 추가합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                tools:context=".MainActivity">

    <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:background="?attr/colorPrimary"
        android:theme="@style/ThemeOverlay.AppCompat.Dark" />

</RelativeLayout>
Colored by Color Scripter
cs

다음 압축파일을 풀어서 프로젝트의 \app\src\main\res폴더에 복사해줍니다.

res.zip

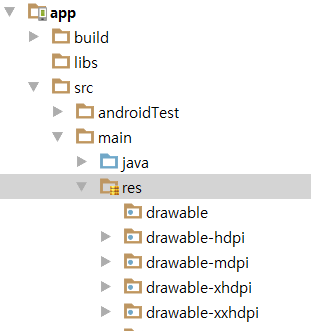

그러면 프로젝트 창에 다음처럼 폴더들이 추가될 것입니다.

MainActivity.java 파일의 onCreate 메소드를 수정합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
package com.tistory.webnautes.apple;

import android.support.v7.app.ActionBar;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.support.v7.widget.Toolbar;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
        ActionBar actionBar = getSupportActionBar();
        actionBar.setHomeAsUpIndicator(R.drawable.ic_menu);
        actionBar.setDisplayHomeAsUpEnabled(true);
    }
}

Colored by Color Scripter
cs

이제 실행을 시켜보면 App 상단에 Toolbar를 볼 수 있습니다.

activity_main.xml 파일을 아래처럼 수정합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.AppCompat.Dark" />

    </RelativeLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/drawer_header"
        app:menu="@menu/drawer"/>
</android.support.v4.widget.DrawerLayout>
cs

res/layout에 drawer_header.xml라는 새로운 레이아웃 파일을 생성한 후 다음 내용으로 수정합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
              android:orientation="vertical"
              android:layout_width="match_parent"
              android:layout_height="150dp"
              android:background="?attr/colorPrimaryDark"
              android:padding="16dp"
              android:theme="@style/ThemeOverlay.AppCompat.Dark"
              android:gravity="bottom">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/drawer_header_text"
        android:textAppearance="@style/TextAppearance.AppCompat.Body1"/>

</LinearLayout>
Colored by Color Scripter
cs

res에 menu라는 디렉토리를 새로 생성한 후, drawer.xml 이름의 리소스파일을 생성하여 다음 내용으로 수정합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/navigation_item_attachment"
            android:checked="true"
            android:icon="@drawable/ic_attachment"
            android:title="@string/nav_item_attachment" />
        <item
            android:id="@+id/navigation_item_images"
            android:icon="@drawable/ic_image"
            android:title="@string/nav_item_images" />
        <item
            android:id="@+id/navigation_item_location"
            android:icon="@drawable/ic_place"
            android:title="@string/nav_item_location" />
    </group>

    <item android:title="@string/nav_sub_menu">
        <menu>
            <item
                android:icon="@drawable/ic_emoticon"
                android:id="@+id/nav_sub_menu_item01"
                android:title="@string/nav_sub_menu_item01" />
            <item
                android:icon="@drawable/ic_emoticon"
                android:id="@+id/nav_sub_menu_item02"
                android:title="@string/nav_sub_menu_item02" />
        </menu>
    </item>

</menu>
Colored by Color Scripter
cs

res/menu에 menu.xml 파일을 생성하여 다음 내용으로 수정합니다.

1
2
3
4
5
6
7
<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"
      xmlns:app="http://schemas.android.com/apk/res-auto">
    <item android:id="@+id/action_settings"
          android:title="@string/action_settings"
          app:showAsAction="never" />
</menu>
Colored by Color Scripter
cs

이제 MainActivity.java파일을 다음 내용으로 수정합니다. 메뉴 선택시 동작을 지정하려면 onNavigationItemSelected 메소드에서 해주면 됩니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
package com.tistory.webnautes.apple;

import android.support.design.widget.NavigationView;
import android.support.v4.view.GravityCompat;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.ActionBar;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.support.v7.widget.Toolbar;
import android.view.Menu;
import android.view.MenuItem;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {
    private DrawerLayout mDrawerLayout;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
        ActionBar actionBar = getSupportActionBar();
        actionBar.setHomeAsUpIndicator(R.drawable.ic_menu);
        actionBar.setDisplayHomeAsUpEnabled(true);

        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);

        NavigationView navigationView = (NavigationView) findViewById(R.id.navigation_view);
        navigationView.setNavigationItemSelectedListener(new NavigationView.OnNavigationItemSelectedListener() {
            @Override
            public boolean onNavigationItemSelected(MenuItem menuItem) {
                menuItem.setChecked(true);
                mDrawerLayout.closeDrawers();

                int id = menuItem.getItemId();
                switch (id) {
                    case R.id.navigation_item_attachment:
                        Toast.makeText(MainActivity.this, menuItem.getTitle(), Toast.LENGTH_LONG).show();
                        break;

                    case R.id.navigation_item_images:
                        Toast.makeText(MainActivity.this, menuItem.getTitle(), Toast.LENGTH_LONG).show();
                        break;

                    case R.id.navigation_item_location:
                        Toast.makeText(MainActivity.this, menuItem.getTitle(), Toast.LENGTH_LONG).show();
                        break;

                    case R.id.nav_sub_menu_item01:
                        Toast.makeText(MainActivity.this, menuItem.getTitle(), Toast.LENGTH_LONG).show();
                        break;

                    case R.id.nav_sub_menu_item02:
                        Toast.makeText(MainActivity.this, menuItem.getTitle(), Toast.LENGTH_LONG).show();
                        break;

                }

                return true;
            }
        });

    }

    @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        getMenuInflater().inflate(R.menu.menu, menu);
        return true;
    }

    @Override
    public boolean onOptionsItemSelected(MenuItem item) {
        // Handle action bar item clicks here. The action bar will
        // automatically handle clicks on the Home/Up button, so long
        // as you specify a parent activity in AndroidManifest.xml.
        int id = item.getItemId();

        switch (id) {
            case android.R.id.home:
                mDrawerLayout.openDrawer(GravityCompat.START);
                return true;
            case R.id.action_settings:
                return true;
        }

        return super.onOptionsItemSelected(item);
    }
}

Colored by Color Scripter
cs

실행시켜서 왼쪽 상단에 있는 버튼을 누르거나 왼쪽에서 오른쪽으로 스와프 동작을 하면 메뉴가 왼편에서 나타나는 것을 볼 수 있습니다.

참고

https://www.sitepoint.com/material-design-android-design-support-library/
