arduino uno에 연결된 LCD에 현재 날짜/시간(RTC) 출력하기

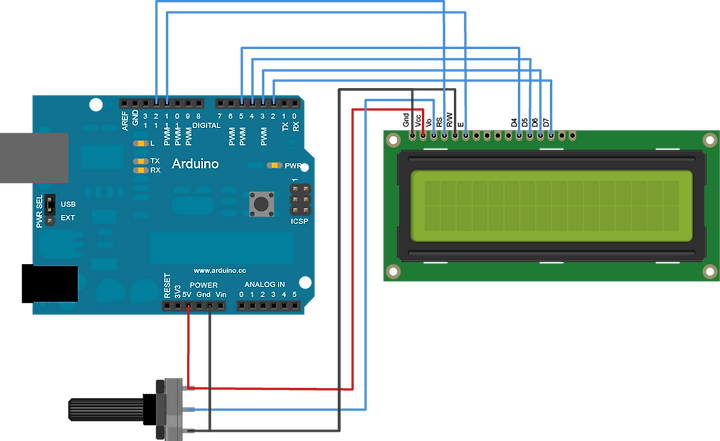

character LCD를  위 그림처럼 연결합니다.

아두이노와 DS1302 RTC를 아래처럼 연결해줍니다.  이전에는 VCC를 3.3V에 연결해도 잘 동작했는데.. LCD를 연결해서 그런지 제대로 동작하지 않아서 VCC와 GND를 디지털핀에 연결해주고 각각 핀상태를 HIGH와 LOW상태로 만들었습니다..

DS1302 RTC  ----- Arduino UNO

RST                    8

DAT                   9

CLK                    10

GND                  7

VCC                   6

아래 주소에서 라이브러리를 다운로드 받아 압축을 풀어서

http://playground.arduino.cc/uploads/Main/DS1302RTC.zip

아래 위치에 복사해줍니다..

아래 주소에서 라이브러리를 다운로드 받아 압축을 풀어서

https://github.com/PaulStoffregen/Time

아래 위치에 복사해줍니다..

아두이노에 다음 소스코드를 업로드합니다.

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);


#include <Time.h>
#include <DS1302RTC.h>

// Set pins:  CE(reset),IO(dat),CLK
DS1302RTC RTC(8, 9, 10);


void setup() {

  lcd.begin(16, 2); //16열 2줄짜리 LCD임을 설정해줌.



  // Setup Serial connection
  Serial.begin(9600);

  Serial.println("DS1302RTC Read Test");
  Serial.println("-------------------");


  // Activate RTC module
digitalWrite(7, LOW);
pinMode(7, OUTPUT);//GROUND pin

digitalWrite(6, HIGH);
pinMode(6, OUTPUT);//VCC pin

  Serial.println("RTC module activated");
  Serial.println();
  delay(500);

  if (RTC.haltRTC()) {
    Serial.println("The DS1302 is stopped.  Please run the SetTime");
    Serial.println("example to initialize the time and begin running.");
    Serial.println();
  }
  if (!RTC.writeEN()) {
    Serial.println("The DS1302 is write protected. This normal.");
    Serial.println();
  }

 time_t t;
 tmElements_t tm;


  delay(5000);


  //시간을 맞춰야할때 주석을 풀어서 설정합니다..
  /*
  tm.Year =  CalendarYrToTm(2016);
  tm.Month = 6;
  tm.Day = 9;
  tm.Hour = 21;
  tm.Minute = 00;
  tm.Second = 00;
  t = makeTime(tm);
  if(RTC.set(t) == 0) { // Success
    setTime(t);
    Serial.print("RTC set to: ");
    printDateTime(t);
    Serial.println("");
  }
  else
    Serial.println("RTC set failed!");
    */


}



void loop() {

  tmElements_t tm;
  char mdate[255],mtime[255];

  //현재 날짜 / 시간을 가져옴
  if (! RTC.read(tm)) {
    sprintf( mdate, "%04d-%02d-%02d",
             tmYearToCalendar(tm.Year), tm.Month,  tm.Day);

   sprintf(mtime, "%02d:%02d:%02d",
             tm.Hour, tm.Minute, tm.Second );
  } else {
    Serial.println("DS1302 read error!  Please check the circuitry.");
    Serial.println();
    delay(9000);
  }

   lcd.setCursor(0, 0);
  lcd.print(mdate);
   Serial.println(mdate);

   lcd.setCursor(0, 1);
  lcd.print(mtime);
   Serial.println(mtime);


  // Wait one second before repeating :)
  delay (2000);

}

void print2digits(int number) {
  if (number >= 0 && number < 10)
    Serial.write('0');
  Serial.print(number);
}


//print date and time to Serial
void printDateTime(time_t t)
{
    printDate(t);
    Serial.print(' ');
    printTime(t);
}

//print time to Serial
void printTime(time_t t)
{
    printI00(hour(t), ':');
    printI00(minute(t), ':');
    printI00(second(t), ' ');
}

//print date to Serial
void printDate(time_t t)
{
    printI00(day(t), 0);
    Serial.print(monthShortStr(month(t)));
    Serial.print(year(t));
}

//Print an integer in "00" format (with leading zero),
//followed by a delimiter character to Serial.
//Input value assumed to be between 0 and 99.
void printI00(int val, char delim)
{
    if (val < 10) Serial.print('0');
    Serial.print(val);
    if (delim > 0) Serial.print(delim);
    return;
}
